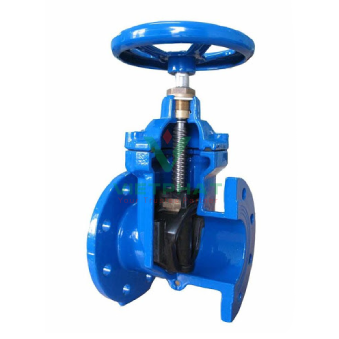

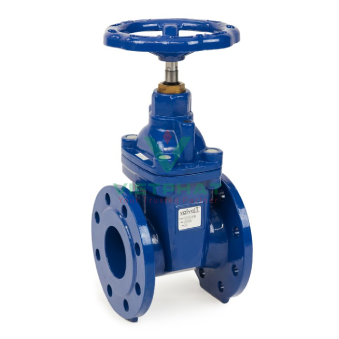

Van cổng bích V5-GAN

  • Thương hiệu:
  • Sản xuất tại:
    Trung Quốc
  • Mã HH:
  • Đơn vị tính:
    Cái
Tổng quan về sản phẩm
Giới thiệu:
  • Thân làm bằng gang dẻo
  • Thép không gỉ
  • Cổng kín, tổn hao áp suất tối thiểu
  • Trang bị vòng cao su O-ring, không rò rỉ
  • Cổng van bằng đệm đàn hồi, trục xoay không nâng lên (TAY XOAY)
Ứng dụng:
Van điều chỉnh tốc độ dòng không đổi dòng ConF V5 là một van điều khiển lưu lượng tự cân bằng được sử dụng trong điều khiển 2 chiều cho các kích cỡ từ DN50 - DN500.

Thông số kỹ thuật:
Mặt bích
EN1092-2, lớp 125
Kích cỡ
DN50 - DN600
Áp suất danh nghĩa
16 thanh ở -100C đến 1200
Áp suất thử
Vỏ (Nước) - 24 Bar
Áp suất thử
Ghế ngồi (Nước) - 17,6 Bar
Cổng van lót đệm kín đàn hồi
Van tuân thủ EN1171-2002, MSS SP-70
Lực đẩy cổ van khỏe
Sơn epoxy ngoại quan bên trong và bên ngoài (FBE)

Chất liệu
No
Description
Material
EN Specs
ASTM specs
1
Body
Ductile Iron
EN-JS1050
ASTM A536 65-45-12
2
Bonnet
Ductile Iron
EN-JS1050
ASTM A536 65-45-12
3
Wedge
DI With EPDM Coated
EN-JS1050
ASTM A536 65-45-12
4
Thrust Collar
Brass
2874 CZ 124
B16 C36000
5
Stem Nut
Brass

B584 C84400
6
Stem
Stainless Steel
BS970 420S37
AISI 420
7
O-Ring
EPDM
Commercial
Commercial
8
Gasket
EPDM
Commercial
Commercial
9
Gland
Ductile Iron
EN-JS 1050
ASTM A536 65-45-12
10
Wrench Nut
Ductile Iron
EN-JS 1050
ASTM A536 65-45-12
11
Hand Wheel
Ductile Iron
EN-JS 1050
ASTM A536 65-45-12

Kích thước (mm)
Size (DN)
50
65
80
100
125
150
200
250
300
350
400
450
500
600
L
BS5163 EN558-1,
Series-3
178
191
203
229
254
267
292
330
356
381
406
432
457
508
DIN3352
DIN3202-1-F4
EN558-1, Series-14
150
170
180
190
200
210
230
250
270
290
310
330
350
390
DIN3352
DIN3202-1-F5
EN558-1, Series-15
250
270
280
300
325
350
400
450
500
550
600
650
700
800
AWWA C515
ANSI/ANSE-B16 10
178
191
203
229
254
267
292
330
356
381
406
432
457
508
H
240
255
280
305
380
417
525
621
711
905
980
1115
1190
1340
D
175
175
255
255
305
305
355
405
405
558
558
610
610
762
Weight (kg)
15
17
20
26
33
46
70
105
159
218
280
390
504
730
