Series 3000MR/3000MRS

Chưa có lượt đánh giá nào - Chưa có câu hỏi nào - 5254

Thương hiệu:
Dwyer
Sản xuất tại:
Mỹ
Mã HH:
Đơn vị tính:
Cái

Yêu cầu báo giá

Tổng quan về sản phẩm

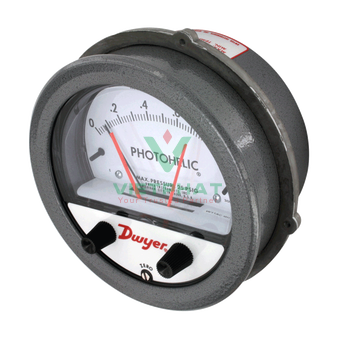

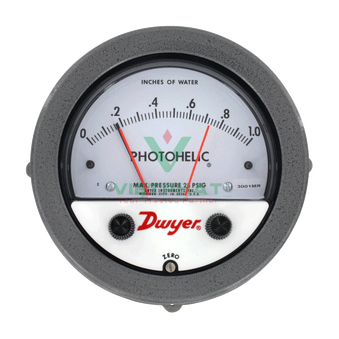

Combines Differential Pressure Gage with Low/High Set-Points, Compact Size

Photohelic® Switch/Gage combines functions of a precise, highly repeatable differential pressure switch with a large analog pressure gage. Applications include air conditioning systems and pneumatic conveying.

Features

Gage reading unaffected by switch operation and will continue to read pressure even during power loss
Zero and range adjustments outside of gage means no disassembly in normal service
Solid-state design allows for switching in high cycle rate applications without degradation

Product Applications

Pneumatic Conveying
Air Conditioning Systems
Clean Rooms

Specifications

GAGE SPECIFICATIONS

Service: Air and non-combustible, compatible gases.
Wetted Materials: Consult factory.
Accuracy: ±2% of FS (3000-0 ±3% of FS). (3000-00 ±4% of FS).
Pressure Limit: -20" Hg. to 25 psig (-0.677 bar to 1.72 bar). MP option: 35 psig (2.41 bar), HP option: 80 psig (5.52 bar).
Temperature Limits: 20 to 120°F (-6.67 to 48.9°C).
Process Connections: 1/8" female NPT (duplicated side and back).
Size: 4" (101.6 mm) dial face, 5" (127 mm) OD x 3-1/8" (79.38 mm).
Weight: 1.8 Ib (816 g).

SWITCH SPECIFICATIONS 3000MR

Switch Type: Each setpoint has 1 form C relays (SPDT).
Relay Contacts: (Resistive load) 1 form C rated 1.0A @ 30 VDC, 0.3A @ 110 VDC or 0.5A @ 125 VAC. Gold over clad silver - suitable for dry circuits.
Electrical Connections: 18" (46 cm) cable assembly with 8 conductors. Optional lengths to 100' (30.5 m).
Power Requirements: 24 VDC, regulated ±10%.
Mounting Orientation: Diaphragm in vertical position. Consult factory for other position orientations.
Set Point Adjustment: Adjustable knobs on face.
Agency Approvals: CE.

SWITCH SPECIFICATIONS 3000MRS

Switch Type: Each setpoint has a solid state relay.
Switching Voltage: 20-280 VAC (47-63 Hz).
Switching Current: 1.0 amp (AC) max., 0.01 mA (AC) min., (2) SPST NO.
Electrical Connections: 18" (46 cm) cable assembly with 6 conductors, optional lengths to 100' (30.5 m).
Power Requirements: 24 VDC, regulated ±10%.
Mounting Orientation: Diaphragm in vertical position. Consult factory for other position orientations.
Set Point Adjustment: Adjustable knobs on face.
Agency Approvals: CE.

Chọn sản phẩm

Giá	Tên HH	Mã HH	Mô Tả
Liên hệ	Bộ đo áp suất 3000MR-300MM	3000MR-300MM	Range 0-300 mm w.c.
Liên hệ	Bộ đo áp suất 3000MR-0	3000MR-0	Range 0-0.5" w.c., .01 minor divisions.
Liên hệ	Bộ đo áp suất 3000MR-100MM	3000MR-100MM	Range 0-100 mm w.c., 2.0 minor divisions.
Liên hệ	Bộ đo áp suất 3000MR-10MM	3000MR-10MM	Range 0-10 mm w.c., .50 minor divisions.
Liên hệ	Bộ đo áp suất 3000MR-125PA	3000MR-125PA	Range 0-125 Pa, 5.0 minor divisions.
Liên hệ	Bộ đo áp suất 3000MR-1KPA	3000MR-1KPA	Range 0-1 kPa, .02 minor divisions.
Liên hệ	Bộ đo áp suất 3000MR-20CM	3000MR-20CM	Range 0-20 cm w.c., .50 minor divisions.
Liên hệ	Bộ đo áp suất 3000MR-250PA	3000MR-250PA	Range 0-250 Pa, 5.0 minor divisions.
Liên hệ	Bộ đo áp suất 3000MR-25MM	3000MR-25MM	Range 0-25 mm w.c., .50 minor divisions.
Liên hệ	Bộ đo áp suất 3000MR-3KPA	3000MR-3KPA	Range 0-3 kPa, .10 minor divisions.
Liên hệ	Bộ đo áp suất 3000MR-4KPA	3000MR-4KPA	Range 0-4 kPa, .10 minor divisions.
Liên hệ	Bộ đo áp suất 3000MR-500PA	3000MR-500PA	Range 0-500 Pa, 10.0 minor divisions.
Liên hệ	Bộ đo áp suất 3000MR-50MM	3000MR-50MM	Range 0-50 mm w.c., 1.0 minor divisions.
Liên hệ	Bộ đo áp suất 3000MR-60PA	3000MR-60PA	Range 0-60 Pa, 2.0 minor divisions.
Liên hệ	Bộ đo áp suất 3000MR-6MM	3000MR-6MM	Range 0-6 mm w.c., .20 minor divisions.
Liên hệ	Bộ đo áp suất 3000MRS-0	3000MRS-0	Range 0-0.5" w.c., .01 minor divisions.
Liên hệ	Bộ đo áp suất 3000MRS-100MM	3000MRS-100MM	Range 0-100 mm w.c., 2.0 minor divisions.
Liên hệ	Bộ đo áp suất 3000MRS-10MM	3000MRS-10MM	Range 0-10 mm w.c., .50 minor divisions.
Liên hệ	Bộ đo áp suất 3000MRS-125PA	3000MRS-125PA	Range 0-125 Pa, 5.0 minor divisions.
Liên hệ	Bộ đo áp suất 3000MRS-1KPA	3000MRS-1KPA	Range 0-1 kPa, .02 minor divisions.
Liên hệ	Bộ đo áp suất 3000MRS-20CM	3000MRS-20CM	Range 0-20 cm w.c., .50 minor divisions.
Liên hệ	Bộ đo áp suất 3000MRS-250PA	3000MRS-250PA	Range 0-250 Pa, 5.0 minor divisions.
Liên hệ	Bộ đo áp suất 3000MRS-25MM	3000MRS-25MM	Range 0-25 mm w.c., .50 minor divisions.
Liên hệ	Bộ đo áp suất 3000MRS-3KPA	3000MRS-3KPA	Range 0-3 kPa, .10 minor divisions.
Liên hệ	Bộ đo áp suất 3000MRS-4KPA	3000MRS-4KPA	Range 0-4 kPa, .10 minor divisions.
Liên hệ	Bộ đo áp suất 3000MRS-500PA	3000MRS-500PA	Range 0-500 Pa, 10.0 minor divisions.
Liên hệ	Bộ đo áp suất 3000MRS-50MM	3000MRS-50MM	Range 0-50 mm w.c., 1.0 minor divisions.
Liên hệ	Bộ đo áp suất 3000MRS-60PA	3000MRS-60PA	Range 0-60 Pa, 2.0 minor divisions.
Liên hệ	Bộ đo áp suất 3000MRS-6MM	3000MRS-6MM	Range 0-6 mm w.c., .20 minor divisions.
Liên hệ	Bộ đo áp suất 3001MR	3001MR	Range 0-1" w.c., .02 minor divisions.
Liên hệ	Bộ đo áp suất 3001MRS	3001MRS	Range 0-1" w.c., .02 minor divisions.
Liên hệ	Bộ đo áp suất 3002MR	3002MR	Range 0-2" w.c., .05 minor divisions.
Liên hệ	Bộ đo áp suất 3002MRS	3002MRS	Range 0-2" w.c., .05 minor divisions.
Liên hệ	Bộ đo áp suất 3003MR	3003MR	Range 0-3" w.c., .10 minor divisions.
Liên hệ	Bộ đo áp suất 3003MRS	3003MRS	Range 0-3" w.c., .10 minor divisions.
Liên hệ	Bộ đo áp suất 3005MR	3005MR	Range 0-5" w.c., .10 minor divisions.
Liên hệ	Bộ đo áp suất 3005MRS	3005MRS	Range 0-5" w.c., .10 minor divisions.
Liên hệ	Bộ đo áp suất 3010MR	3010MR	Range 0-10" w.c., .20 minor divisions.
Liên hệ	Bộ đo áp suất 3010MRS	3010MRS	Range 0-10" w.c., .20 minor divisions.
Liên hệ	Bộ đo áp suất 3015MR	3015MR	Range 0-15" w.c., .50 minor divisions.
Liên hệ	Bộ đo áp suất 3015MRS	3015MRS	Range 0-15" w.c., .50 minor divisions.
Liên hệ	Bộ đo áp suất 3020MR	3020MR	Range 0-20" w.c., .50 minor divisions.
Liên hệ	Bộ đo áp suất 3020MRS	3020MRS	Range 0-20" w.c., .50 minor divisions.
Liên hệ	Bộ đo áp suất 3030MR	3030MR	Range 0-30" w.c., 1.0 minor divisions.
Liên hệ	Bộ đo áp suất 3030MRS	3030MRS	Range 0-30" w.c., 1.0 minor divisions.
Liên hệ	Bộ đo áp suất 3050MR	3050MR	Range 0-50" w.c., 1.0 minor divisions.
Liên hệ	Bộ đo áp suất 3050MRS	3050MRS	Range 0-50" w.c., 1.0 minor divisions.
Liên hệ	Bộ đo áp suất 3100MR	3100MR	Range 0-100" w.c., 2.0 minor divisions.
Liên hệ	Bộ đo áp suất 3100MRS	3100MRS	Range 0-100" w.c., 2.0 minor divisions.
Liên hệ	Phụ kiện A-600	A-600	R/C snubber (recommended for inductive loads like a solenoid or contactor).
Liên hệ	Phụ kiện A-298	A-298	Flat aluminum bracket for flush mounting
Liên hệ	Phụ kiện A-370	A-370	Flush mount bracket

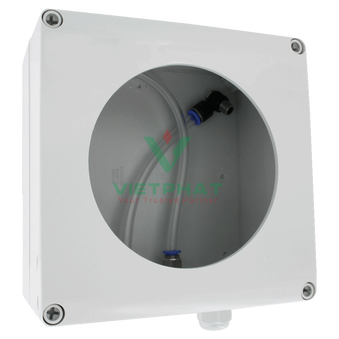

Liên hệ	Phụ kiện A-320-B1	A-320-B1	Weatherproof enclosure, ABS

Tài liệu tham khảo

Tiêu đề	Link download
Bộ đo áp suất Series 3000MR/3000MRS	Bộ đo áp suất Series 3000MR/3000MRS
Series 3000MR/3000MRS Catalog Page	Series 3000MR/3000MRS Catalog Page
