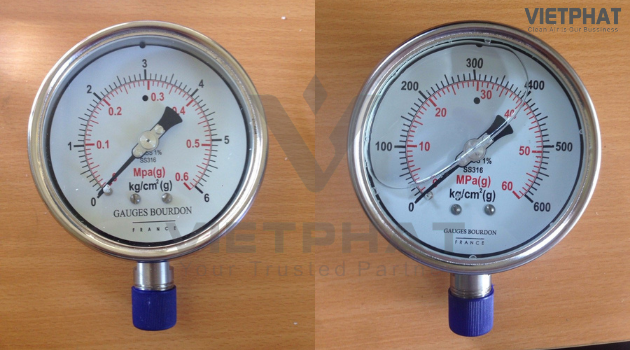

Đồng hồ đo áp suất và nguyên lý hoạt động

     Áp suất là một đại lượng vật lí mà chúng ta không còn xa lạ từ khi còn ngồi trên ghế nhà trường. Áp suất gắn liền và cho ra nhiều công dụng đối với đời sống con người từ thời xa xưa. Cũng chính vì lẽ đó mà lĩnh vực sản xuất thiết bị đo áp suất ngày càng trở nên sôi động hơn để đáp ứng nhu cầu tiêu thụ của thị trường.

Vậy đồng hồ đo áp suất là gì?

     Đồng hồ đo áp suất là một dụng cụ cơ học được thiết kế để đo áp suất nội tại hoặc chân không của một tàu hoặc hệ thống. Đồng hồ đo áp suất được cung cấp theo nhiều kiểu dáng, kích cỡ và vật liệu linh hoạt để đáp ứng các yêu cầu của các ứng dụng tiêu chuẩn và đặc biệt khác nhau.

Cấu tạo của đồng hồ đo áp suất

  • Thân đồng hồ: Vỏ ngoài của đồng hồ áp suất thường được làm từ những vật liệu như thép đồng, vỏ thép mạ crom, vật liệu inox 304, vật liệu inox 316.
  • Mặt đồng hồ: Mặt đồng hồ áp suất được làm từ chất liệu chủ yếu là thủy tinh cường lực, ngoài ra còn sử dụng nhựa để làm mặt kính. Ngoài ra, với những loại sản phẩm cao cấp thì được sử dụng kính chống vỡ chất lượng cao để tránh trường hợp khi quá áp suất, bị va đập thì mặt kính bị vỡ.
  • Mặt hiển thị: Là mặt hiển thị các thông số đo đạc của đồng hồ.
  • Ống chứa áp suất: Để cho lưu thể đi vào, vật liệu làm ống chứa thường giống vật liệu chân đồng hồ.
  • Kim đo: Được gắn với động cơ bên trong, để chỉ thông tin, số liệu đo được để người dùng có thể xác định được.
  • Bộ chuyển động: Là bộ phận chính để đo đạc thông tin và đưa số liệu cho kim đo hoạt động.
  • Chân đồng hồ: được thiết kế lắp bằng ren, có thể lắp trực tiếp vào các đường ống hoặc gián tiếp qua xypong.

     Ngoài những bộ phận trên, đồng hồ đo áp suất trong một vài trường hợp sẽ được đổ thêm dầu vào mặt đồng hồ để kết quả đo được chính xác nhất. Khách hàng có thể xem thêm bài viết so sánh đồng hồ đo áp suất có dầu và không dầu để hiểu rõ hơn.

Nguyên lý hoạt động của đồng hồ đo áp suất

     Tùy theo từng loại đồng hồ đo áp suất mà nguyên lý hoạt động của chúng cũng sẽ khác nhau, khách hàng có thể tham khảo một vài loại đồng hồ sau:

  • Đồng hồ đo áp suất theo kiểu lò xo: Nguyên lý hoạt động của loại thiết bị đo này là dựa vào sự biến dạng đàn hồi của phần tử lò xo dưới tác dụng của áp suất. Độ biến dạng thường được phóng đại nhờ cơ cấu truyền động phóng đại và cũng có thể chuyển đổi thành tín hiệu truyền đi xa.
  • Đồng hồ đo áp suất theo kiểu pittông: Áp kế này dựa vào nguyên lý tải trọng trực tiếp, áp suất đo được sẽ so sánh với áp suất do trọng lượng của pittông và quả cân tạo ra trên tiết diện của pittông đó.
  • Đồng hồ đo áp suất theo kiểu chất lỏng: Loại áp kế dựa vào nguyên lý hoạt động thuỷ tĩnh, kết quả đo được đem so sánh với suất của cột chất lỏng có chiều cao tương ứng. Ví dụ áp kế thuỷ ngân, áp kế chữ U, áp chân không, áp kế bình hoặc áp kế bình với ống nghiêng có góc nghiêng cố định hay thay đổi...
  • Đồng hồ đo áp suất kiểu theo nguyên lý điện: Với sự phát triển của điện lực thì loại áp kế này dựa vào sự thay đổi tính chất điện của các vật liệu dưới tác dụng của áp suất. Áp kế dựa vào sự thay đổi điện trở gọi là áp kế điện trở hay theo tên của loại dây dẫn. Ví dụ áp kế điện trở maganin. Áp kế dùng hiệu ứng áp điện gọi là áp kế điện. Ví dụ muối sec-nhéc, tuamalin, thạch anh.
  • Đồng hồ đo áp suất theo kiểu liên hợp: Áp kế này là một kiểu áp kế phức tạp, sử dụng nhiều nguyên lý khác nhau kết hợp lại để tạo nên một loại áp kế liên hợp. Ví dụ: Một áp kế vừa làm việc theo nguyên lý cơ, vừa làm việc theo nguyên lý điện.

     Hiện tại Việt Phát cung cấp rất nhiều loại đồng hồ đo áp suất khác nhau, khách hàng có thể liên hệ chúng tôi để được tư vấn thêm về các sản phẩm.
